Description

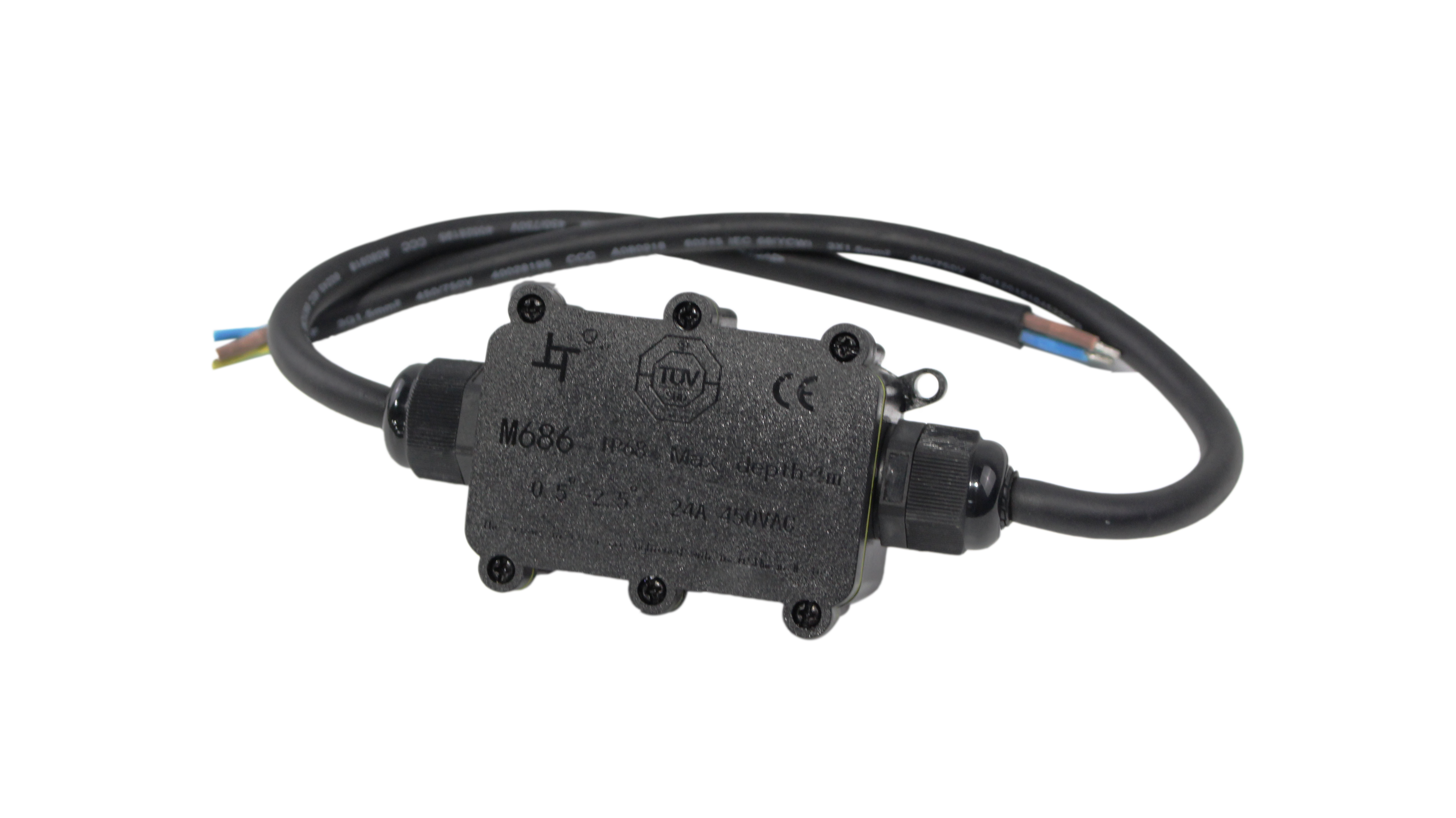

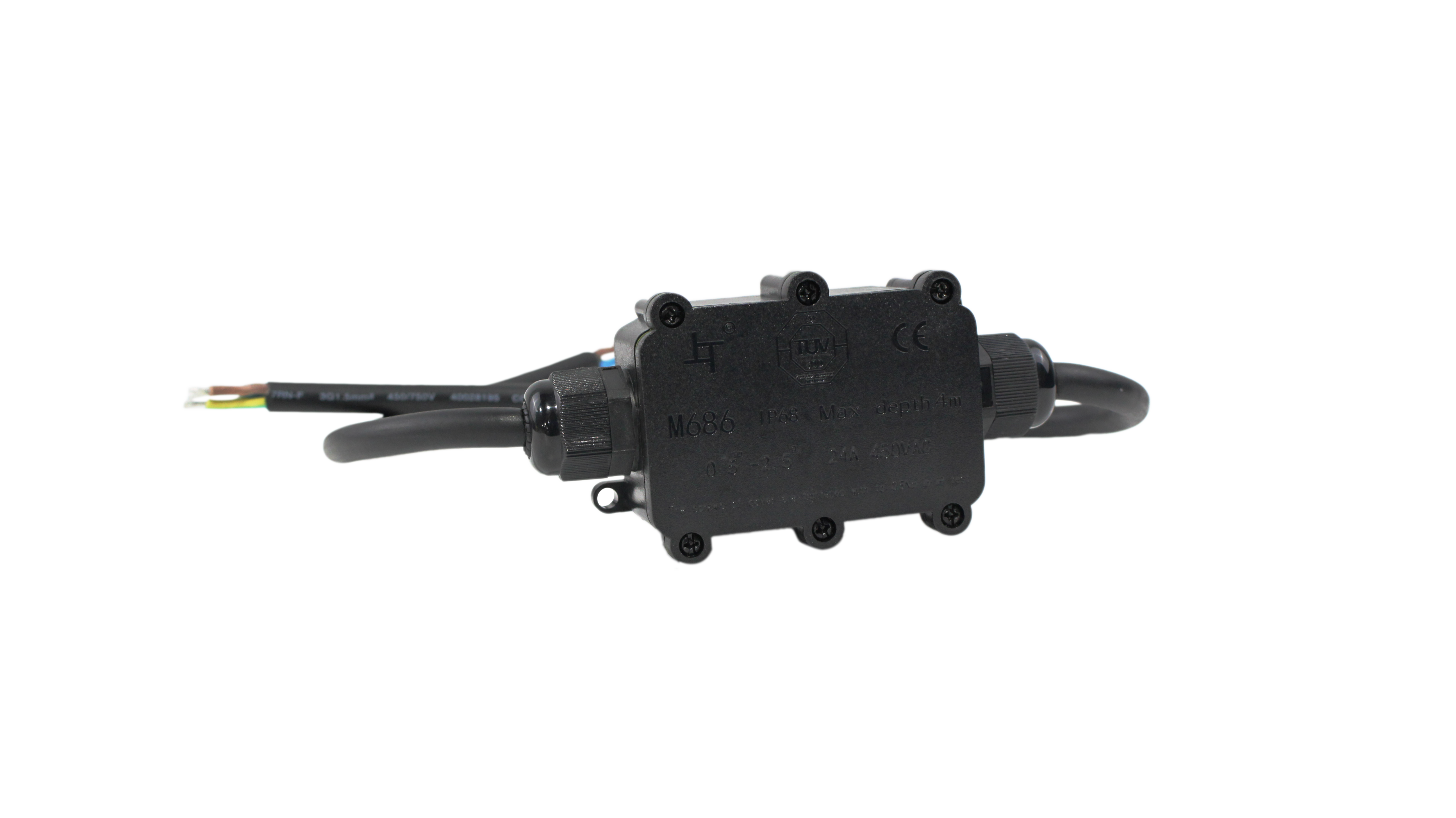

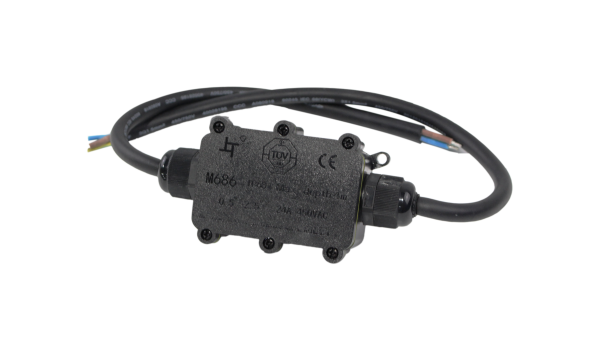

Ce dispositif d’arrêt d’éclairage ou SPD (pour dispositif de protection contre les surtensions) ou encore Parafoudre selon une appellation plus ancienne, est conçu pour être utilisé conjointement avec les pilotes LED afin de fournir un niveau supplémentaire de protection contre les surtensions ou les surtensions transitoires dans les applications industrielles et commerciales.
Il est créé pour de nombreuses applications d’éclairage extérieur (rues, tunnels, parkings, tarmacs d’aéroport, stades, mâts et pylônes élevés …), afin d’améliorer la durée de vie des pilotes LED et des luminaires.
Catégorie parafoudre – Compatible avec les pilotes LED Inventronics – Préconisé pour la protection des projecteurs STADIUM ULTRA, MEGA et PRO (voir ces produits dans les catégories “Eclairage LED extérieur” et “Eclairage LED industriel”.
Tension d’entrée : 90-305 Vac
Tension de régime permanent (MCOV) : 320 Vac
Fréquence d’entrée min/max : 47 Hz / 63 Hz
I max (Courant maximum de décharge) : 20 kA (8/20 µs)
In (Courant nominal de décharge) : 10 kA, 8/20
Tension nominale min/max : 100 Vac/277 Vac
Tension en circuit ouvert (UOC) : 20 kV – Testé avec un générateur d’onde combiné d’impédance 2 Ohm
Tension résiduelle mesurée (MLV) phase-neutre : 2600 V avec un courant traversant de 10 kA 8/20µs
Tension résiduelle mesurée (MLV) phase-terre / neutre-terre : 2000 V avec un courant traversant de 10 kA 8/20µs
Température ambiante de fonctionnement et de stockage min/max : -40°C / +85°C avec un taux d’humidité < 75%RH
Température de stockage recommandée min/max : -10°C / +40°C avec un taux d’humidité <75%RH
Catégories de sécurité :
– UL/ULc : UL 1449 concernant les dispositif de protection contre les surtensions (SPD) conçus pour la limitation répétée des surtensions transitoires ; CSA-C22.2 N°269.5
– IEEE C62 41 : Guide de protection contre les surtensions pour les systèmes en basse tension AC (1000 V et moins)
Branchement rapide : 1 bornier à 3 sorties (phase, neutre, terre) pour intercaler le SPD entre l’alimentation principale et le pilote LED du luminaire à protéger.
