Description
Présentation
Les capteurs à micro-ondes offrent un maximum d’avantages par rapport à l’ancienne technologie qui consistait à fixer une cellule ne réagissant que dans une seule direction.
Ces nouveaux capteurs utilisent une fréquence plus élevée pour repérer une présence sur le lieu. Ils fonctionnent par effet Doppler, soit l’émission d’une onde à haute fréquence qui rebondit sur la surface à analyser. De même qu’un radar pour les voitures, les données réfléchies déclenchent ou non l’allumage du luminaire.

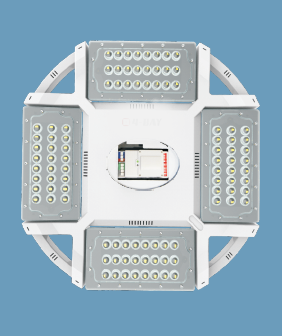

Nos capteurs professionnels sont intégrables dans nos luminaires QUADRA (*) et utilisent le système HF 5,8 GHz.
Ils détectent le mouvement à travers le plastique, le verre et les matériaux minces non métalliques, et offrent une solution simple d’économie d’énergie pour utiliser la lumière uniquement quand et où vous en avez besoin. Ils allument et éteignent automatiquement la lumière en fonction du mouvement et du niveau de lumière ambiante.
(*) Voir dans “Produits” la catégorie “Eclairage industriel”.

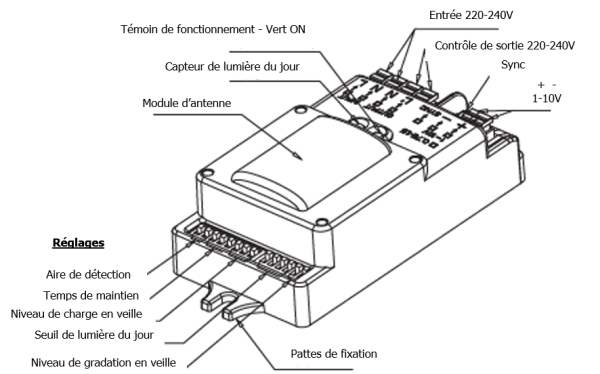

Le capteur à micro-ondes de type B
1- Propriétés, fonctions
- La zone de détection, le délai et le seuil de lumière du jour peuvent être réglés avec précision via un commutateur DIP.
- Large zone de détection, portée jusqu’à 16m de diamètre.
- Les paramètres du capteur peuvent être facilement réglés par une télécommande.
- Hauteur de montage jusqu’à 15m max., adapté à une utilisation en entrepôt.
- Capteur de lumière du jour réglable intégré.
- En mode veille, période pendant laquelle aucune présence de personne n’est détectée, la lampe reste à un faible niveau d’éclairage jusqu’à détection d’un mouvement.
- Le capteur peut être réglé pour que la lampe ne s’allume qu’en-dessous d’un seuil de luminosité ambiante défini. Cette fonction est active dès que la lampe s’éteint complètement. En mode « Désactiver », le capteur de lumière du jour allume la lampe lorsqu’un mouvement est détecté, quel que soit le niveau de lumière ambiante.
- Réglage du niveau de gradation en veille (définition du faible niveau de lumière souhaité après le temps d’attente en l’absence prolongée de personnes).
2- Données techniques
| Tension, fréquence | 120 ~ 277 VAC, 50Hz |
| Charge nominale | 120V à 400W ; 220-240V à 800W ; 277V à 1000W |
| Système HF | 5.8GHz±75MHz, bande ondulatoire ISM |
| Puissance d’émission | < 0.5 mW |
| Puissance consommée | ≤0.5W en veille, <1W en marche |

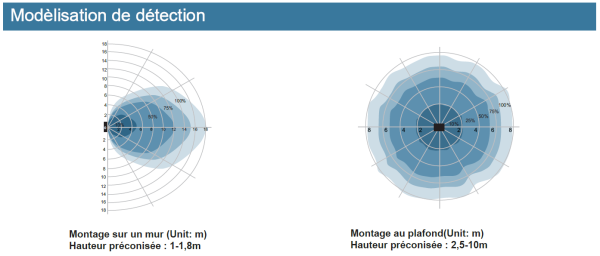

| Zone de détection | Max (D x H) : 16m x 15m |
| Sensibilité de détection | 10% / 25% / 50% / 75% / 100% |
| Capteur de lumière du jour | 2 lux, 5 lux, 10 lux, 25 lux, 50 lux, 100 lux, désactiver |
| Hauteur d’installation | 15m maximum |
| Détection de mouvement | 0.5 ~ 3m/s |
| Angles de détection | 150° – Installation au mur |
| 360° – Installation au plafond | |
| T° ambiante de fonctionnement | -35°C ~ +70°C |
| Indice de protection | IP20 |
3- Fonctionnement

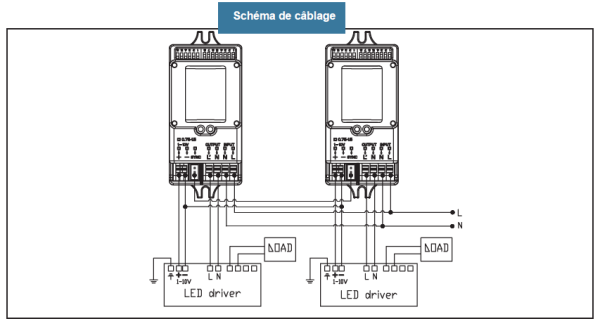

Dans une même zone, les lampes sont contrôlées par plusieurs capteurs. Dès qu’un mouvement est détecté par un capteur, le signal de mouvement est transmis aux autres capteurs connectés ensemble. Puis, toutes les lampes de la zone s’allument en même temps.
- Pas de mouvement détecté : toutes les lampes sont éteintes.
- En cas de détection de mouvement, de n’importe quelle direction, toutes les lampes synchronisées s’allument.
- Pas de mouvement détecté dans la zone concernée : toutes les lampes varient vers un niveau d’éclairage bas après l’expiration du temps de maintien.
- Après un temps de veille, toutes les lampes s’éteignent s’il n’y pas de détection de mouvement dans la zone couverte.
