Description
Présentation
Les capteurs à micro-ondes offrent un maximum d’avantages par rapport à l’ancienne technologie qui consistait à fixer une cellule ne réagissant que dans une seule direction.
Ces nouveaux capteurs utilisent une fréquence plus élevée pour repérer une présence sur le lieu. Ils fonctionnent par effet Doppler, soit l’émission d’une onde à haute fréquence qui rebondit sur la surface à analyser. De même qu’un radar pour les voitures, les données réfléchies déclenchent ou non l’allumage du luminaire.

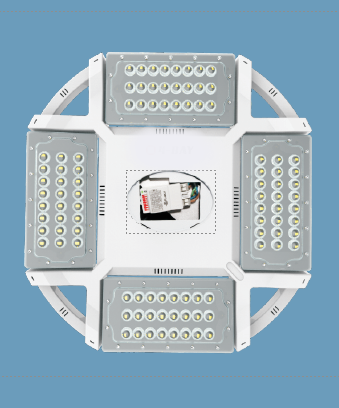

Nos capteurs professionnels sont intégrables dans nos luminaires QUADRA (*) et utilisent le système HF 5,8 GHz.
Ils détectent le mouvement à travers le plastique, le verre et les matériaux minces non métalliques, et offrent une solution simple d’économie d’énergie pour utiliser la lumière uniquement quand et où vous en avez besoin. Ils allument et éteignent automatiquement la lumière en fonction du mouvement et du niveau de lumière ambiante.
(*) Voir dans “Produits” la catégorie “Eclairage industriel”.
Le Capteur à micro-ondes de type A
1- Propriétés, fonctions

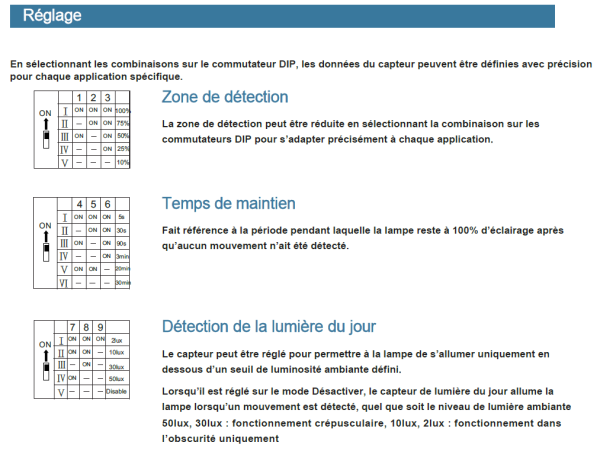

- La zone de détection, le délai et le seuil de lumière du jour peuvent être réglés avec précision via un commutateur DIP.
- Taille compacte adaptée à la fixation dans la plupart des luminaires.
- Large zone de détection, portée jusqu’à 16m de diamètre.
- Les paramètres du capteur peuvent être facilement réglés par une télécommande.
- Hauteur de montage jusqu’à 15m max., adapté à une utilisation en entrepôt.
- Capteur de lumière du jour réglable intégré.
2- Données techniques
| Tension, fréquence | 120 ~ 277 VAC, 50Hz |
| Charge nominale | 400W (inductive) – 800W (résistive) |
| Système HF | 5.8GHz±75MHz, bande ondulatoire ISM |
| Puissance d’émission | < 0.5 mW |
| Puissance consommée | ≤0.5W en veille |

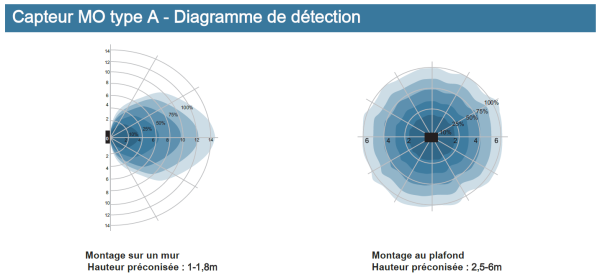

| Zone de détection | Max (D x H) : 12m x 6m |
| Sensibilité de détection | 10% / 25% / 50% / 75% / 100% |
| Capteur de lumière du jour | 2 lux, 10 lux, 25 lux, 50 lux, variable |
| Hauteur d’installation | 6m maximum |
| Détection de mouvement | 0.5 ~ 3m/s |
| Angles de détection | 150° – Installation au mur |
| 360° – Installation au plafond | |
| T° ambiante de fonctionnement | -35°C ~ +70°C |
| Indice de protection | IP20 |
3- Fonctionnement
- Commutation automatique basée sur le mouvement et le niveau de lumière.
- Le fonctionnement du point de passage à zéro aide à protéger le capteur contre le courant d’appel.

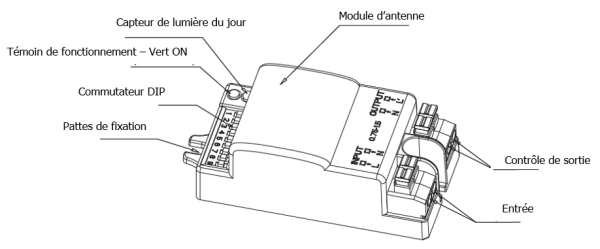

- Borne de connexion à 4 pôles (L, N, N, L’), montage facile.
- La zone de détection, le délai et le seuil de lumière du jour peuvent être réglés avec précision via un commutateur DIP.
- Large zone de détection, portée jusqu’à 12m de diamètre.
